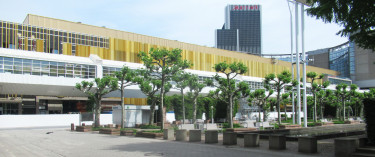

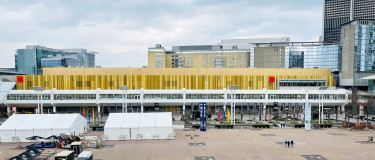

Neubau Messehalle 5 Frankfurt

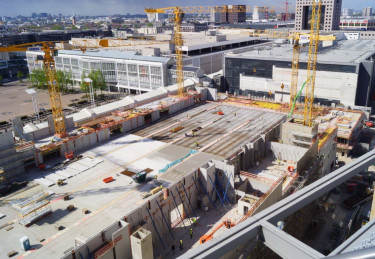

Die Messe Frankfurt Venue GmbH hat die Halle 5 auf dem Messegelände in Frankfurt abgerissen und neu gebaut. Diese ist über 2 Hallenebenen auf insgesamt 18.000 m² flexibel nutzbar und ist für bis zu 16.500 Personen ausgelegt. Sie integriert sich zwischen dem Congress Center und zur Halle 6 ebenengleich. Mit Höhen zwischen 6 und 10 m und einer stützenfreien Fläche mit Spannweiten von 54 m werden alle modernen Anforderungen an eine Ausstellungsfläche erfüllt.
Ein besonderes Augenmerk der TGA lag auf der Planung und Realisierung der effektiven Raumkühlung und Lüftung, die ein Höchstmaß an Flexibilität und Behaglichkeit bieten.
Die Wärmeerzeugung erfolgt über zwei Fernwärmestation Dampf/Wasser mit einer Gesamtleistung von 6,0 MW.

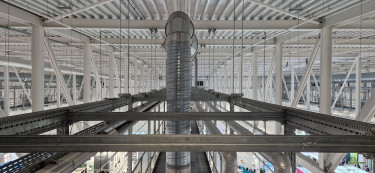

Die Ausstellungsebene 5.0 wird über neun Lüftungszentralgeräte mit einer Gesamtluftmenge von ca. 200.000 m³/h konditioniert. Für die mechanische Be- und Entlüftung der Ausstellungsebene 5.1 werden acht Lüftungszentralgeräte mit einer Gesamtluftmenge von ca. 250.000 m³/h eingesetzt. Für die Versorgung alle weiteren Nutzungseinheiten innerhalb der Messe Halle 5 wie z. B. Konferenzräume, Gastronomie, Foyers, Nebenräume und Technikflächen sind weitere Anlagen mit einer Gesamtluftmenge von ca. 275.000 m³/h vorgesehen.
Auf Basis des Entrauchungskonzepts und einer Entrauchungssimulation sowie einer komplexen Brandfallsteuermatrix wird über zahlreiche mechanisch Entrauchungsanlagen mit einer Gesamtentrauchungsluftmenge von ca. 900.000 m³/h die Entfluchtung im Brandfall sichergestellt.
Die Kälteerzeugung erfolgt über zwei dampfbetriebene Absorptionskältemaschinen mit je 2,5 MW Kälteleistung. Des Weiteren sind für die Abdeckung der Spitzenlast zwei Kompressionskältemaschinen mit einer Kälteleistung von je 700 kW vorgesehen. Die Rückkühlung erfolgt über geschlossene Rückkühlwerke mit Niederdruck-Sprühsystem zur direkten Benetzung der Wärmetauscherflächen im Nassbetrieb. Insgesamt verfügt das Gebäude über 14 Kälte-Unterverteiler und einen Kältepufferspeicher mit 22 m³ Fassungsvolumen. Weiterhin besteht eine Kälteverbundleitung zu der benachbarten Messe Halle 6. Die Ausstellungsebenen 5.0 und 5.1 werden jeweils über Umluftkühlgeräte und Induktionsgeräte gekühlt. Die Bereiche in den Gürtelbauten werden über Kühldecken und –böden konditioniert.
Kategorie
Büro und Handel, Veranstaltung
Bauherrschaft
Messe Frankfurt Venue GmbH, 60327 Frankfurt am Main
Architektonischer Entwurf
Gruber + Kleine-Kraneburg Architekten, 60329 Frankfurt am Main
BGF
ca. 65.000 m2
Fertigstellung
12/2022
Leistungen
LP1, LP2, LP3, LP4, LP5, LP6, LP7, LP8, LP9
Leistungsbereiche
Sanitärtechnik
Heizungstechnik
Raumlufttechnik
Gebäudeautomation
Kältetechnik
Gesamtkosten TGA
über 30 Mio. €
